TCL SL32M7液晶电视二次不开机的问题修理

接修一台TCL SL32M7型液晶彩电，问题表现为二次不开机，但红色待机指示灯亮。待机指示灯亮，一般表明开关电源中的待机电源正常。假如主板上没+12V、+24V等电压，问题可能在主开关电源，也会是主芯片的工作条件不满足，使MCU的开/待机端不可以发出正常的开机电平。查主开关电源也无+12V、+24V电压输出，转向检查开/待机控制电路，如图1所示。

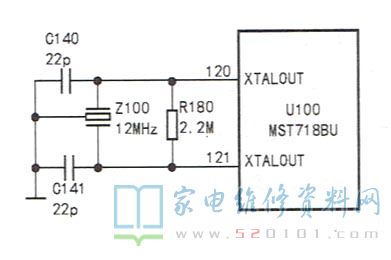

来自主板的高电平开机信号通过R841使D819、Q808导通，光耦U2中发光二极管亮度大增，光敏管内阻大幅降低，控制管Q807导通，分别输出vcc1.vCC2给开关电源中的PFC和PWM电路，PWM电路输出+12V、+24V电压。下面测得R841右端为低电平，怀疑MCU开/待机端60脚未发出正常开机低电平。经测，MCU60脚为1.6V高电平，显然，MCU工作异常。检查CPU工作条件，发现U100的120、121脚没振荡波形， 怀疑晶振Z100不好的，将它换新后问题排除。

提示:当主电源无输出时，可用“强制启动法”，即在电源开/待机端加入正常开机电平。在本机中，可在+5V_ STB电压输出端与R841右端跨接一只4.7k电阻，这个时候假如有主电压输出，表明电源正常;如仍无输出，则是MCU未发出开机指令或开/待机控制电路有问题，应作进一步检查。若是MCU未发出开机指令，应重点检查CPU的工作条件。
